Rozgałęzienie łukowe mTR3
Opis
Rozgałęzienie łukowe służy do prowadzenia instalacji wentylacyjnej z dwoma odejściami pod kątem 90˚
ze zwężeniem przekroju wylotu.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna
- łączony przez zamek blacharski lub zgrzew
- różne zakończenia obrzeża (ramka z profili blaszanych, brak ramki)
- usztywniony przez poprzeczne falowanie blachy
- zakres wymiarowy wg poniższej tabeli
Sposób zamówienia
Typ kształtki:
- mTR3
Wymiar:
- a x b/c x b/d x b/e/f/g
Rodzaj zakończenia obrzeża:
- b - brak ramki
- pl - luźna ramka
Przykład:
- mTR3 800 x 300/400 x 300/400 x 300/150/150/150

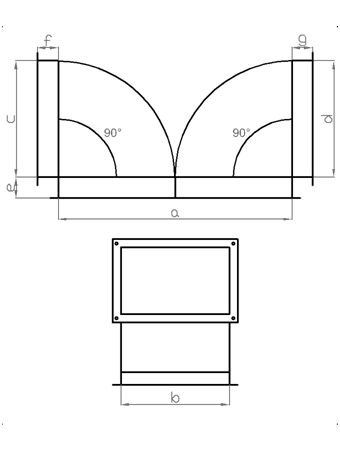

| a (mm) | b,c,d (mm) | e,f,g (mm) |
|---|---|---|
| 100 ÷ 2000 | 50 ÷ 2000 | 30 ÷ 300 |
| Ilość kierownic: 50 – 499 = 0; 500 – 999 = 1; 1000 – 1600 = 2; 1601 – 2000 = 3 | ||
| Tolerancje wymiarów wg PN-EN 1505:2001 | ||
