Wyrzutnia dachowa kolanowa 180 mWDK180°
Opis
Wyrzutnie kolanowe mWDK180° stosowane są na zakończeniach instalacji wywiewnych o przekroju kołowym.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna
- łączony przez zgrzew lub nitowanie
- osadzona na kołnierzu przyłączeniowym mKOP (możliwość wykonania zakończenia nypel, mufa)
- wylot zabezpieczony blachą ocynkowaną perforowaną Qg8-10 prześwit względny 64%
- zakres wymiarowy wg poniższej tabeli
Sposób zamówienia
Typ elementu:
- mWDK180°
Wymiar:
- ø
Rodzaj zakończenia:
- n. - nypel
- m. - mufa
- k. - kryza
Przykład:
- mWDK180° 250 m.

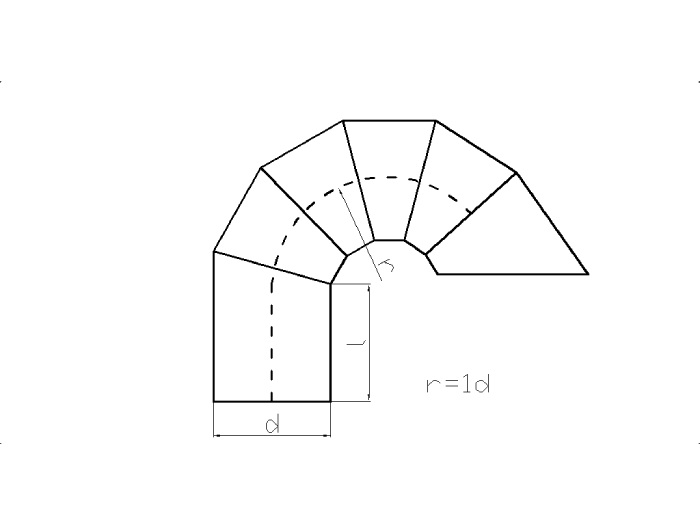

| Wielkość d (mm) | L (mm) | Masa (kg) |
|---|---|---|
| 100 | 100 | 1.60 |
| 125 | 150 | 1.80 |
| 160 | 150 | 2.30 |
| 200 | 150 | 3.40 |
| 250 | 200 | 4.40 |
| 315 | 250 | 6.70 |
| 355 | 250 | 8.60 |
| 400 | 300 | 11.40 |
| 450 | 300 | 13.80 |
| 500 | 350 | 17.50 |
| 560 | 350 | 20.90 |
| 630 | 400 | 29.70 |
*** podana masa orientacyjna ***
Wyrzutnie wykonywane są również w nieznormalizowanych wielkościach zgodnie z dokumentacją projektową obiektu.
