Czwórnik redukcyjny z odejściem prostokątnym mCR1
Opis
Czwórnik redukcyjny z odejściem prostokątnym służy do prowadzenia instalacji wentylacyjnej z odgałęzieniem prostokątnym pod kątem prostym ze zwężeniem przekroju.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna
- łączony przez zamek blacharski lub zgrzew
- różne zakończenia obrzeża (ramka z profili blaszanych, brak ramki)
- usztywniony przez poprzeczne falowanie blachy
- zakres wymiarowy wg poniższej tabeli
Sposób zamówienia
Typ kształtki:
- mCR1
Wymiar:

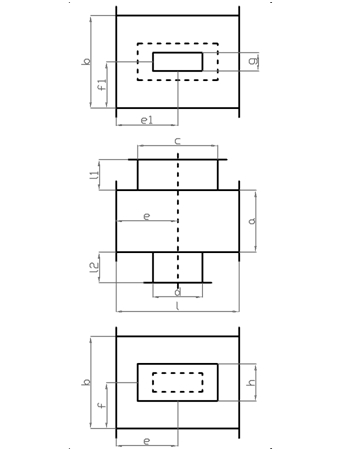

- a x b/c x h/d x g/e/f/l1/e1/f1/l2/l
Rodzaj zakończenia obrzeża:
- b - brak ramki
- pl - luźna ramka
- uk15 - wywinięcie 15mm
Przykład:
- mCR1 500 x 300/400 x 200/300 x 100/300/150/100/300/150/50/600
| a,b,c,d,g,h (mm) | e,f,e1,f1 (mm) | l1,l2 (mm) | l (mm) |
|---|---|---|---|
| 50 ÷ 2000 | 55 ÷ 1250 | 30 ÷ 300 | 110 ÷ 2500 |
| Tolerancje wymiarów wg PN-EN 1505:2001 | |||
