Wyrzutnia dachowa prostokątna mWDPE
Opis
Wyrzutnia dachowa typ E stosowana jest w instalacjach wentylacyjnych prostokątnych wywiewnych. Usytuowana na podstawie dachowej służy do pionowego wyrzutu zużytego powietrza. Wyposażona w lej zbierający wodę deszczową wraz z rurką odprowadzającą wodę na zewnątrz.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna
- łączona przez zgrzew lub nitowanie
- dla wielkości bok poniżej 1000mm stosowany kołnierz z profili blaszanych P20 od 1000mm P30
- wylot zabezpieczony blachą ocynkowaną perforowaną Qg8-10 prześwit względny 64%
- zakres wymiarowy wg poniższej tabeli
Sposób zamówienia
Typ elementu:
- mWDPE
Wymiar:
- a x b
Przykład:
- mWDPE 500 x 500

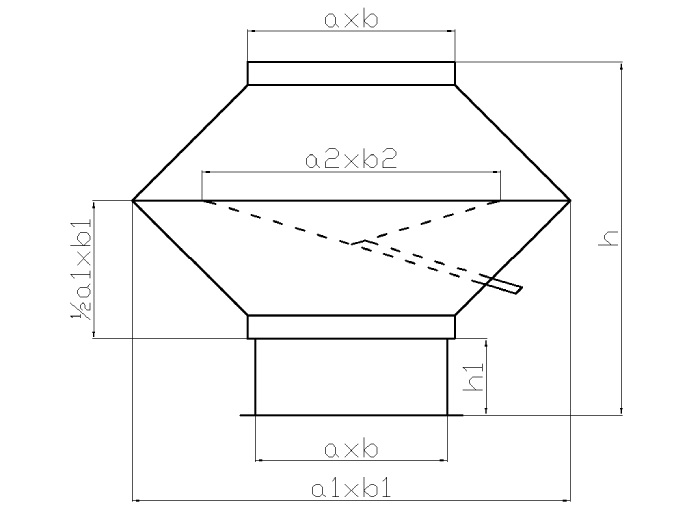

| Wymiary a x b (mm) |
Wymiary a₁ x b₁ (mm) |
Wymiar a₂ x b₂ (mm) |
h | h₁ | Masa (kg) |
|---|---|---|---|---|---|
| 250x250 | 500x500 | 315x315 | 500 | 250 | 9.65 |
| 250x400 | 500x800 | 315x500 | 750 | 250 | 16.40 |
| 250x630 | 500x1260 | 315x790 | 880 | 250 | 29.50 |
| 400x400 | 800x800 | 500x500 | 650 | 250 | 21.15 |
| 400x630 | 800x1260 | 500x790 | 880 | 250 | 36.70 |
| 630x630 | 1260x1260 | 790x790 | 880 | 250 | 48.50 |
| 630x1000 | 1600x1600 | 1000x1000 | 1050 | 250 | 77.60 |
| 1000x1000 | 2000x2000 | 1250x1250 | 1250 | 250 | 112.33 |
*** podana masa orientacyjna ***
Wyrzutnie wykonywane są również w nieznormalizowanych wielkościach zgodnie z dokumentacją projektową obiektu.
