Trójnik skośny mTA
Opis
Trójnik skośny służy do prowadzenia instalacji wentylacyjnej z odgałęzieniem prowadzonym
pod kątem prostym wraz ze zwężeniem wylotu.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna
- e, f = 30mm, oraz l wg projektu
- łączony przez zamek blacharski lub zgrzew
- różne zakończenia obrzeża (ramka z profili blaszanych, brak ramki)
- usztywniony przez poprzeczne falowanie blachy
- zakres wymiarowy wg poniższej tabeli
Sposób zamówienia
Typ kształtki:
- mTA
Wymiar:

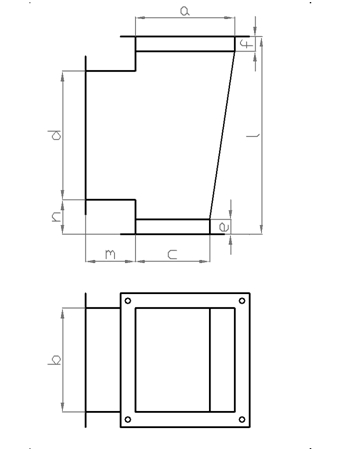

- a x b/c x b/d x b/n/m/l
Rodzaj zakończenia obrzeża:
- b - brak ramki
- pl - luźna ramka
- uk15 - wywinięcie 15mm
Przykład:
- mTA 500 x 300/200 x 300/600 x 300/150/150/900
| a,b,c,d (mm) | e,f (mm) | n,m (mm) | l (mm) |
|---|---|---|---|
| 50 ÷ 2000 | 30 ÷ 100 | 30 ÷ 250 | 110 ÷ 2500 |
| Tolerancje wymiarów wg PN-EN 1505:2001 | |||
