Kategoria: Kołowe
Cokół prostokątny pod podstawę kołową mCDPK
Opis
Cokoły prostokątne mCDPK montowane są na płaszczyźnie prostej dachu jako konstrukcje wsporcze pod podstawy dachowe mPDB.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna
- łączony przez zgrzew lub nitowanie

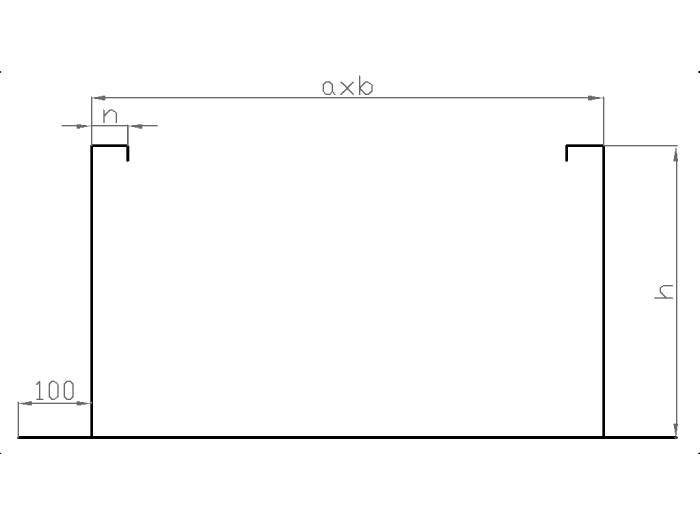

- n=50mm; h=500
- zakres wymiarowy wg poniższej tabeli
Sposób zamówienia
Typ elementu:
- mCDPK
Wymiar:
- ø
Przykład:
- mCDPK 250
| Wymiary podstawy dachowej typ B ø (mm) |
Wymiary a x b (mm) |
Masa (kg) |
|---|---|---|
| 100 | 290x290 | 7.55 |
| 125 | 315x315 | 8.14 |
| 160 | 340x340 | 8.75 |
| 200 | 400x400 | 9.96 |
| 250 | 440x440 | 11.22 |
| 315 | 505x505 | 12.53 |
| 355 | 550x550 | 13.93 |
| 400 | 620x620 | 15.66 |
| 450 | 670x670 | 16.83 |
| 500 | 740x740 | 18.61 |
| 560 | 800x800 | 20.09 |
| 630 | 900x900 | 22.56 |
*** podana masa orientacyjna ***
Cokoły prostokątne wykonywane są również w nieznormalizowanych wielkościach zgodnie z dokumentacją projektową obiektu.
