Dyfuzor symetryczny mRS

Opis

Dyfuzor symetryczny służy do zmiany przekroju prowadzonej instalacji wentylacyjnej z prostokątnego na kołowy.

Wykonanie standardowe

  • blacha ocynkowana, blacha kwasoodporna
  • n = 30mm, m = 50mm, l wg projektu
  • łączony przez zamek blacharski lub zgrzew
  • różne zakończenia obrzeża (ramka z profili blaszanych, brak ramki)
  • usztywniony przez poprzeczne falowanie blachy
  • zakres wymiarowy wg poniższej tabeli
  • ød – nyplowe (możliwość wykonania mufa lub kryza)



MRS



Sposób zamówienia

Typ kształtki:

  • mRS

Wymiar:

  • a x b/ød/l

Rodzaj zakończenia obrzeża:

  • b - brak ramki
  • uk15 - wywinięcie 15mm
  • ødm – wykonanie mufowe
  • ødkr – wykonanie z kryzą

Przykład:

  • mRS 500 x 300/200/200

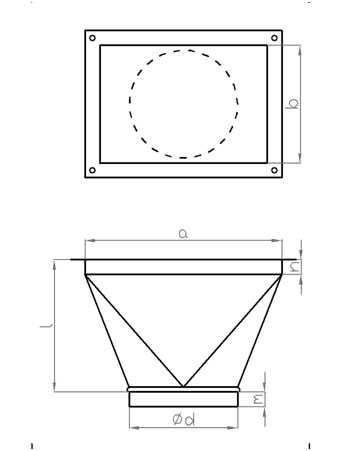

a,b (mm) ød (mm) n,m (mm) l (mm)
50 ÷ 2000 80 ÷ 1000 30 ÷ 100 150 ÷ 2000
Tolerancje wymiarów wg PN-EN 1505:2001
