Kategoria: Przewody proste i kształtki o przekroju prostokątnym

Kolano kątowe o zmiennym przekroju mWA

Opis

Kolano kątowe o zmiennym przekroju służy do zmiany kierunku prowadzenia instalacji wentylacyjnej
z jednoczesną zmianą przekroju kanału.

Wykonanie standardowe

  • blacha ocynkowana, blacha kwasoodporna
  • łączony przez zamek blacharski lub zgrzew
  • różne zakończenia obrzeża (ramka z profili blaszanych, brak ramki)
  • usztywniony przez poprzeczne falowanie blachy
  • zakres wymiarowy wg poniższej tabeli

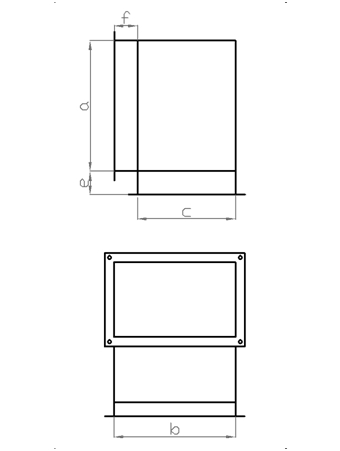

MWA



Sposób zamówienia

Typ kształtki:

  • mWA

Wymiar:

  • a x b/c x b/e/f

Rodzaj zakończenia obrzeża:

  • b - brak ramki
  • pl - luźna ramka
  • uk15 - wywinięcie 15mm

Przykład:

  • mWA 400 x 200/200 x 200/100pl/50



 a,b,c (mm) e, f (mm)
 50 ÷ 2000 30 ÷ 300
Ilość kierownic: 50 – 499 = 0; 500 – 999 = 1; 1000 – 1600 = 2; 1601 – 2000 = 3
Tolerancje wymiarów wg PN-EN 1505:2001
