Podstawa dachowa mPDBII
Opis
Podstawa dachowa typ BII z kanałem kołowym stosowana jest w instalacjach wentylacyjnych jako element nośny dla czerpni i wyrzutni dachowych.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna
- łączony przez zgrzew lub nitowanie
- osadzona na kołnierzu przyłączeniowym mKOP (możliwość wykonania zakończenia nypel, mufa)
- zakres wymiarowy wg poniższej tabeli
Sposób zamówienia
Typ elementu:
- mPDBII
Wymiar:
- ø
Rodzaj zakończenia:
- n. - nypel
- m. - mufa
- k. - kryza
Przykład:
- mPDBII 250 n.

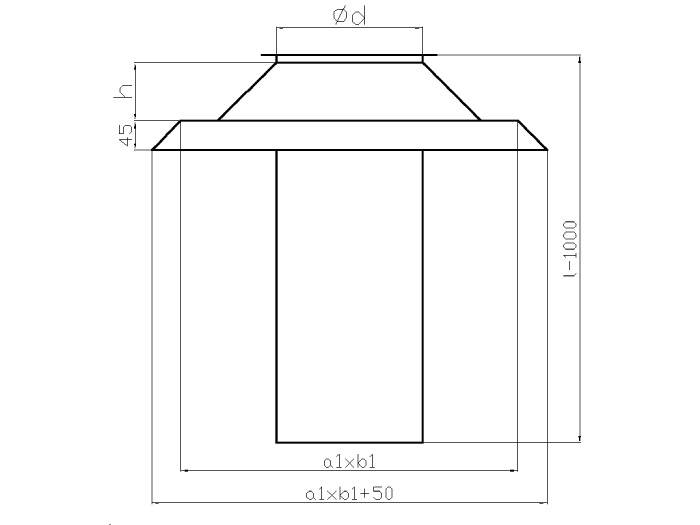

| Wymiary ød (mm) | Wymiary a₁ x b₁ (mm) | h | Masa (kg) |
|---|---|---|---|
| 100 | 310x310 | 100 | 5.49 |
| 125 | 335x335 | 100 | 6.26 |
| 160 | 360x360 | 100 | 7.75 |
| 200 | 420x420 | 100 | 9.41 |
| 250 | 460x460 | 120 | 11.37 |
| 315 | 525x525 | 120 | 14.72 |
| 355 | 570x570 | 120 | 15.85 |
| 400 | 640x640 | 150 | 17.71 |
| 450 | 690x690 | 150 | 23.18 |
| 500 | 760x760 | 200 | 26.19 |
| 560 | 820x820 | 200 | 29.16 |
| 630 | 920x920 | 200 | 34.54 |
*** podana masa orientacyjna ***
Podstawy wykonywane są również w nieznormalizowanych wielkościach zgodnie z dokumentacją projektową obiektu.
