Wyrzutnia dachowa kołowa mWDKEW
Opis
Wyrzutnia dachowa typ E wykonanie wąskie stosowana jest w instalacjach nawiewnych okrągłych. Usytuowana na podstawie dachowej służy do odprowadzenia powietrza z urządzeń wentylacyjnych.
Wykonanie standardowe
- blacha ocynkowana, blacha kwasoodporna
- łączony przez zgrzew lub nitowanie
- osadzona na kołnierzu przyłączeniowym mKOP (możliwość wykonania zakończenia nypel , mufa)
- wylot zabezpieczony blachą ocynkowaną perforowaną Qg8-10 prześwit względny 64%
- zakres wymiarowy wg poniższej tabeli
Sposób zamówienia
Typ elementu:
- mWDKEW
Wymiar:
- ø
Rodzaj zakończenia:
- n. - nypel
- m. - mufa
- k. - kryza
Przykład:
- mWDKEW 250 m.

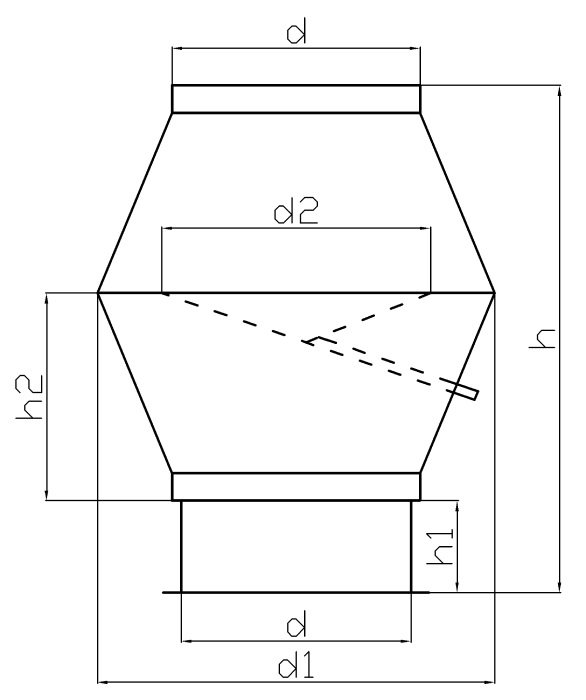

| Wielkość d (mm) |
d₁ (mm) |
d₂ (mm) |
h (mm) |
h₁ (mm) |
h₂ (mm) |
dp (cal) |
Masa (kg) |
|---|---|---|---|---|---|---|---|
| 100 | 160 | 120 | 230 | 50 | 180 | ½ | 2.30 |
| 125 | 200 | 150 | 280 | 50 | 230 | ½ | 2.50 |
| 160 | 260 | 190 | 370 | 80 | 290 | ¾ | 3.10 |
| 200 | 320 | 240 | 440 | 80 | 360 | ¾ | 4.70 |
| 250 | 400 | 300 | 550 | 100 | 450 | ¾ | 7.40 |
| 315 | 500 | 380 | 670 | 100 | 570 | ¾ | 12.10 |
| 355 | 570 | 425 | 740 | 100 | 640 | 1 | 14.20 |
| 400 | 640 | 480 | 870 | 150 | 720 | 1 | 19.80 |
| 450 | 720 | 540 | 960 | 150 | 810 | 1 | 24.00 |
| 500 | 800 | 600 | 1100 | 200 | 900 | 1¼ | 27.10 |
| 560 | 895 | 670 | 1200 | 200 | 1000 | 1¼ | 30.50 |
| 630 | 1005 | 755 | 1380 | 200 | 1130 | 1¼ | 38.90 |
*** podana masa orientacyjna ***
Wyrzutnie wykonywane są również w nieznormalizowanych wielkościach zgodnie z dokumentacją projektową obiektu.
