Czwórnik z odejściem prostokątnym mCR

Opis

Czwórnik z odejściem prostokątnym służy do prowadzenia instalacji wentylacyjnej
z odgałęzieniem prostokątnym pod kątem prostym.

Wykonanie standardowe

  • blacha ocynkowana, blacha kwasoodporna
  • łączony przez zamek blacharski lub zgrzew
  • różne zakończenia obrzeża (ramka z profili blaszanych, brak ramki)
  • usztywniony przez poprzeczne falowanie blachy
  • zakres wymiarowy wg poniższej tabeli

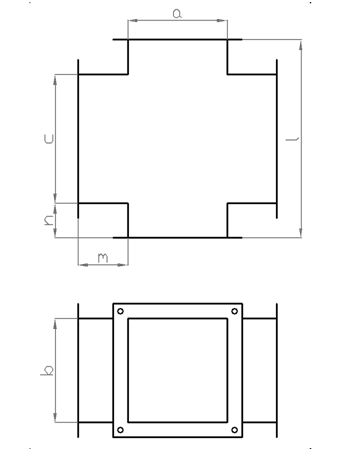

MCR



Sposób zamówienia

Typ kształtki:

  • mCR

Wymiar:

  • a x b/c x b/n/m/l

Rodzaj zakończenia obrzeża:

  • b - brak ramki
  • pl - luźna ramka
  • uk15 - wywinięcie 15mm

Przykład:

  • mCR 500 x 300/300 x 300/100/100/500



a,b,c (mm) n,m (mm) l (mm)
50 ÷ 2000 30 ÷ 250 110 ÷ 2500
Tolerancje wymiarów wg PN-EN 1505:2001
